Перший у світі ПЗРК з лазерним наведенням: розповідаємо про шведський RBS 70, яким ЗСУ збиває російські гелікоптери та не тільки

Що таке RBS 70

RBS 70 (Robotsystem 70) – це переносний зенітно-ракетний комплекс ближнього радіуса дії, розроблений у Швеції компанією Bofors Defence (сьогодні – Saab Bofors Dynamics). Комплекс розроблявся при врахуванні таких вимог збройних сил Швеції, як велика дальність перехоплення на зустрічному курсі, висока точність і ймовірність ураження, стійкість до всіх відомих штучних та природних перешкод, можливість роботи по цілях до самої землі, командне управління по лінії візування, можливість застосування в нічний час. З самого початку комплекс створювався з перспективою встановлення на колісне та гусеничне шасі.

RBS 70 NG на стенді Saab Bofors Dynamics AB під час виставки в Оттаві, Канада,31 травня 2017 року. Фото: Getty Images

Було обрано варіант із наведенням ракети лазерним каналом. RBS-70 – перший у світі ПЗРК з такою системою наведення.

"На відміну від аналогічних комплексів, де використовується інфрачервона ГСН, шведський RBS 70 наводить ракету на ціль лазерним променем. Це дозволяє уражати літаки або інші цілі ворога, навіть якщо вони летять на зустрічному курсі та енергійно маневрують. А наведення саме за лазерним променем робить RBS 70 малопомітним для ворога та стійким для теплових "пасток" чи засобів РЕБ", – описує комплекс Defense Express.

Базовий варіант RBS 70 Mk 0, виробництво якого стартувало ще у 1970-х роках, може працювати по цілях на дальність до 5 км та на висоті до 3 км. На початку 1990-х років у виробництво пішла версія RBS 70 Mk 2 із дальністю стрільби до 7 км та висотою ураження до 4 км, що уже перевершує, наприклад, характеристики радянського комплексу "Стріла-10". Сьогодні використовується п'яте покоління виробу – RBS-70 NG. Воно було представлене у 2011 році. ПЗРК п'ятого покоління має можливість автоматичного відстежування повітряних об'єктів, що забезпечує вищу імовірність влучання і менше часу на навчання оператора на тренажерних комплексах. Типовий курс підготовки оператора за допомогою тренажера займає 15-20 годин, розподілених на 10-13 днів.

Комплекс перебуває на озброєнні в двох десятках країн. Серед них – Австралія, Аргентина, Іран, Латвія, Литва, Німеччина, Норвегія, Пакистан, Фінляндія, Чехія та інші.

Як працює RBS 70

Пускова установка зенітної системи складається з триноги, прицільного пристрою і транспортно-пускового контейнера (ТПК) із зенітною ракетою. Разом із триногою та встановленою ракетою пускова установка важить 87 кг. Пуск із плеча – неможливий. Установку можна переносити розрахунком або, для підвищення мобільності,  встановлювати на автотранспорт.

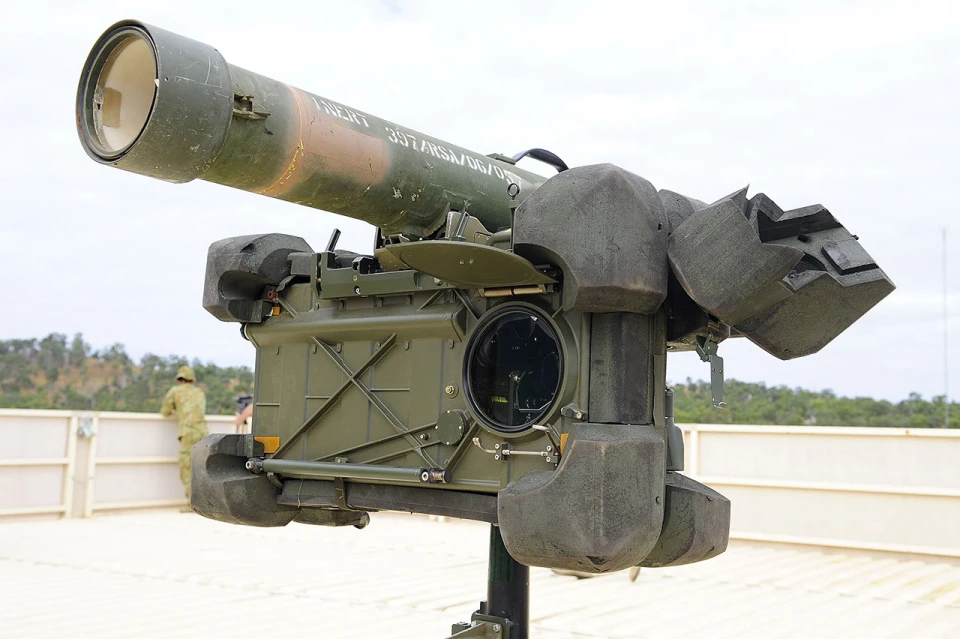

RBS 70 (Robotsystem 70). Фото: Getty Images

"Концептуально цей комплекс перебуває у ніші між переносними зенітно-ракетними комплексами типу "Игла" або Stinger та великими зенітними комплексами, що встановлюються на автотранспорт", – пояснює портал "Мілітарний".

Система може експлуатуватися дистанційно, виконуючи завдання протиповітряної оборони на стаціонарних позиціях.

RBS-70 обслуговується трьома військовослужбовцями: оператор, заряджаючий та командир. Пускова установка оснащена оптичним візиром та тепловізором. Вага зенітної ракети у транспортно-пусковому контейнері – 24 кг. Час розгортання комплексу – 45 сек, а перезаряджання можна виконати менш ніж за 5 сек.

Комплекс має на озброєнні ракети Rb 70 Mk.1, Mk.2 та Bolide. Від вибору ракети залежить ефективність комплексу. При пуску ракета Rb-70 викидається із контейнера зі швидкістю 50 м/с. Потім включається маршовий реактивний двигун твердого палива, який працює протягом 6 сек, розганяючи ракету до надзвукової швидкості. Завданням оператора є утримання мети у полі зору стабілізованого прицілу. Лазерний промінь, що випускається блоком наведення, утворює "коридор", центром якого рухається ракета. Невисока потужність, що використовується комплексом для наведення, та відсутність випромінювання до пуску ракети ускладнюють ефективне виявлення RBS-70. Максимальна швидкість ракети сягає 2000 км/год.

Відомо, що RBS-70 можна застосовувати також проти наземних легкоброньованих цілей, оскільки бойова частина ракети, окрім того, що є осколковою, має і фугасну дію.

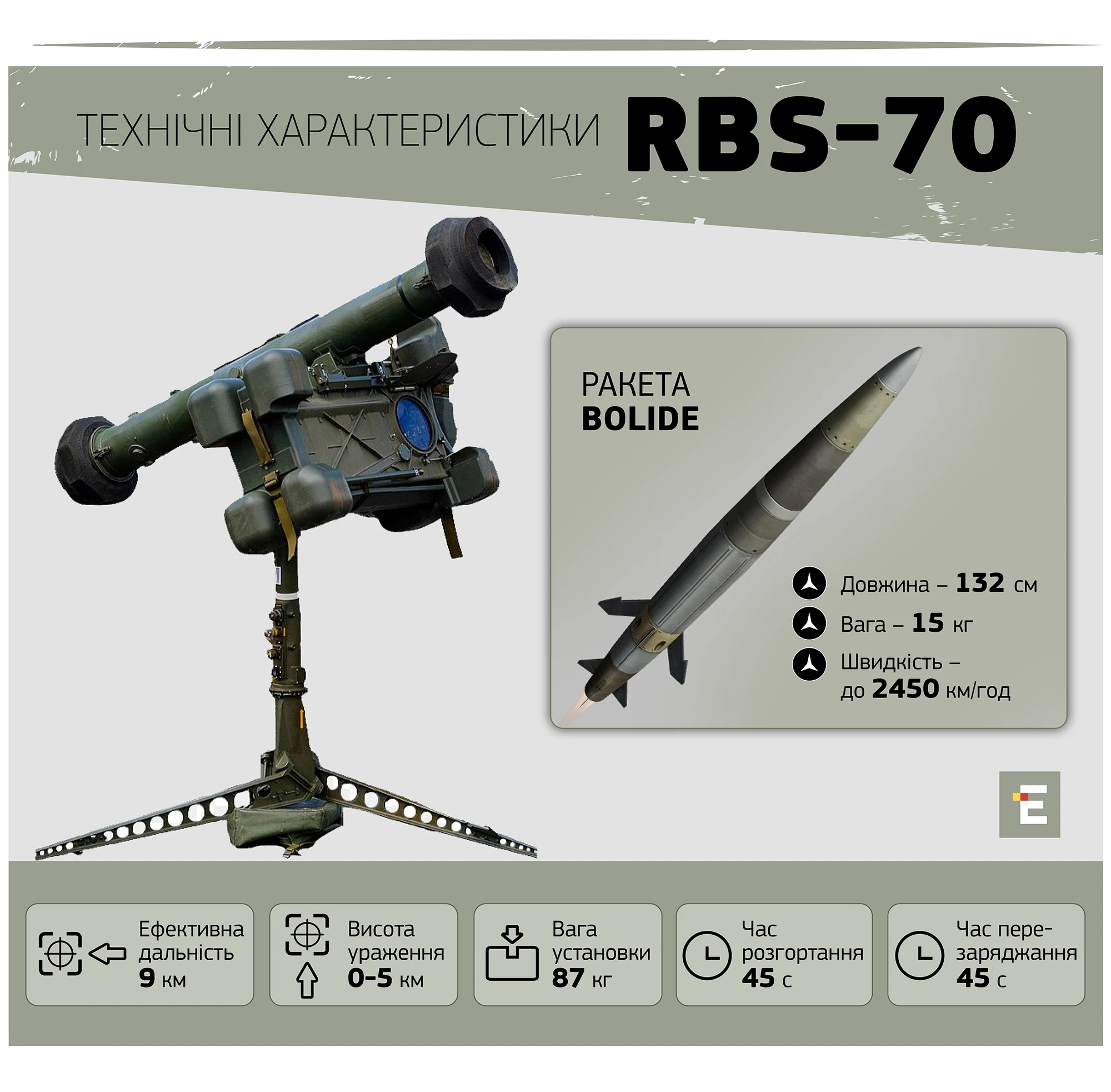

Характеристики RBS-70

• Ефективна дальність – понад 9 км;
• Висота ураження – 0-5 км;
• Вага установки – 87 кг;
• Час розгортання – 45 с;
• Час перезаряджання – до 5 с;
• Довжина ракети Bolide – 132 см;
• Вага ракети Bolide – 15 кг;
• Швидкість ракети Bolide – до 2450 км/год.

Радіолокаційна система

RBS 70 зазвичай працює в єдиній системі зі шведськими радіолокаційними комплексами спостереження Giraffe 75, які передали Україні у 2023 році. Імпульсно-доплерівські радари малої дальності Giraffe 75, також відомі у шведській армії під індексом PS-90 Giraffe, можуть виявляти повітряні цілі на відстані до 75 км та висоті до 10 км. Радар може автоматично захоплювати до 15 і автоматично супроводжувати до 20 цілей.

PS-90 Giraffe. Фото: з соцмереж

Після виявлення цілей, інформація про них потрапляє на пульт бойового управління РЛС, звідки її по дроту спрямовують на під'єднані пускові установки.

Радіолокаційна система дозволяє працювати при будь-яких погодних умовах. При наведенні на ціль автоматично коригує точність наведення комплексу оператором за допомогою звукових сигналів.

PS-90 Giraffe є двокоординатним радаром, тобто виявляє літак у двох вимірах (відстань і напрямок). Система може виявляти як літаки, так і вертольоти, що зависають.

"Комплекс встановлений на шасі повнопривідних тривісних вантажівок Tgb-40, проте може бути змонтований і на гусеничному транспортері Bv-206 та інших транспортних засобах. Радар змонтований на 13-метровій щоглі, загальний час розгортання РЛС становить трохи понад 5 хв. Розрахунок РЛС складається з п’яти осіб, що забезпечують стеження за трьома цілями в ручному режимі. Радар здатен забезпечувати цілевказанням до дев’яти вогневих розрахунків. Час реакції комплексу становить 4-5 секунд", – описує Giraffe портал "Мілітарний".

RBS-70 в Україні

RBS 70 (Robotsystem 70). Фото: прес-служба Збройних Сил України

Про те, що Україна просить у Швеції комплекси RBS 70, стало відомо влітку 2022 року – про це на брифінгу в Стокгольмі говорив міністр закордонних справ Дмитро Кулеба. Після цієї заяви жодних згадок про передачу RBS 70 на потреби Сил оборони у відкритому доступі не було. А вже в березні 2023 року шведські комплекси "засвітилися" на фотографії бійця новоствореної 88-ї окремої механізованої бригади ЗСУ.

У липні того ж року стало відомо, що 47-ма окрема механізована бригада "Маґура" отримала на озброєння шведські RBS 70. Фото оприлюднила пресслужба бригади.

Після цього бійці "Маґури" неодноразово демонстрували приклади ефективного застосування переносного зенітно-ракетного комплексу. Так наприкінці 2023 року був збитий російський безпілотник SuperСam. Ще вражаючим видалося ураження російського гелікоптера Ка-52 у Запорізькій області.

"Необхідно відзначити малопомітність роботи реактивного двигуна ракети, який не залишає за собою сліду, що дуже важливо для безпеки операторів. Бо зазвичай місце пуску якраз демаскується димовим слідом, який чітко вказує місце пускової", – прокоментували відео на Defense Express.

Про нову партію систем ППО RBS 70 повідомляли в лютому 2025 року. Тоді ці комплекси увійшли до пакета допомоги від Швеції на 113 млн доларів.
